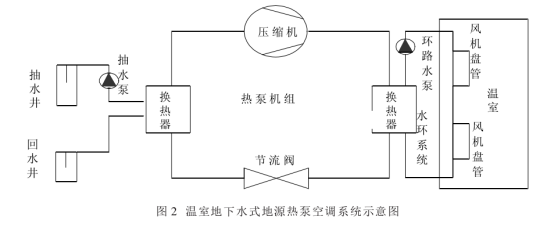

中國農業大學上莊實驗站位于北京市海淀區上莊鎮辛力屯村，為滿足辦公室、職工宿舍和部分溫室共3000m²左右的建筑空調需要（其中連棟玻璃溫室一個約為750m²，日光溫室兩棟，共約1000m²），實驗站于2006年10月建成地下水地源熱泵空調系統，如圖2所示。該空調系統由三個循環組成：地下抽水、回灌水循環，熱泵機組工作循環（制冷劑工作循環）和水環系統與溫室中風機盤管末端組成的循環。

其工作流程如下：抽水泵機開啟，將地下水抽出并輸送至熱泵機組中的換熱器（冬季為蒸發器，夏季為冷凝器），熱泵機組通過工質的作用，把換熱器從地下水中提取的熱（冷）量輸送至另一端的換熱器（夏季為蒸發器，冬季為冷凝器），再通過水環系統把熱泵機組釋放的熱（冷）量傳輸給安裝在溫室中的風機-盤管末端，末端冬季供暖，夏季制冷。

熱泵空調系統的技術參數

熱泵機組型號HE450型，具體參數如下：制熱量為455kW，制冷量為380kW；壓縮機為進口渦旋壓縮機4(SY300），制熱輸入功率為95kW，制冷輸入功率為65kW；制冷劑采用的是R-22，充注量為56kg；制熱時機組COP為4.8，制冷時機組COP為5.8，整個系統的COP需要考慮循環水泵以及風機盤管的耗能，其值比機組COP要小一些；該熱泵空調系統能量調節分為4個級別，25%遞增，可以自行根據實際情況調節。循環水泵參數：水泵型號為KQL80/150-7.5/2型，流量為46.7m3/h，揚程為28m，功率為7.5kW；風機盤管參數：型號為德州亞太FP-136型，制冷量為6.3kW，制熱量為9.8kW，風量（高速）為1360m3/h，功率為56W。

項目投資

由于灌溉需要，實驗站打了5口井，井深均為100m左右，節省了約40萬~50萬元的打井費用。選擇其中一口井作為抽水井，其余4口作為回灌井。熱泵機組單機價格約為40萬元（包括安裝費用）。連棟玻璃溫室中空調末端（風機盤管）投資約8萬~10萬元。兩棟日光溫室也使用地源熱泵系統，空調末端投資約1.8萬元。循環水泵、水表、熱計量表等約20萬元。辦公室、職工宿舍的空調末端正在修建、安裝，投資暫時沒有統計。初步總造價預算約為73萬元，單位投資為243元/m²。
